Fastener Specifications
Table 1:
Front Seat
Table 2:
Front Seat - Center
Table 3:
Rear Bench Seat
Table 4:
Rear Bench Seat - Cables
Table 5:
Rear Bucket Seat
Table 6:
Rear Bucket and 40 Percent Seat - Cables
Table 7:
3rd Row Seat
Table 8:
3rd Row Seat - Cushion Frame
Fastener Specifications (1) — figure 1

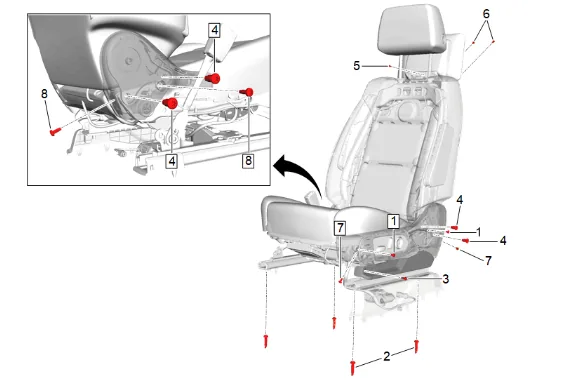

Front Seat
|
Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
|
|
e nent d Metric (English) |
|
|
|
1 |
Front Seat Adjuster Finish Cover Bolt [2x] |
— |
— |
4.5 Y(40 lb in) |
Front Seat Cushion Cover Retainer Replacement |
|
|
2 |
Front Seat Bolt [4x] |
— |
— |
45 Y (33 lb ft) |
Front Seat Removal and Installation |
|
|
3 |
Front Seat Bolt @ |
— |
— |
4.5 Y(40 lb in) |
Front Seat Adjuster |
|
|
|
Front Seat Adjuster © |
2023 Gen |
eral Motor |
s. All rights reserved. |
Lower Finish Cover |
|
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
|
Lower Finish Cover |
|
|
|
Replacement |
| 4 |
Front Seat Bolt @ Front Seat Back Frame [4x] |
— |
Yes |
45 Y (33 lb ft) |
Front Seat Back Frame Replacement |
| 5 |
Front Seat Bolt @ Front Seat Back Upper Cover |
— |
— |
1 Y(9 lb in) |
Front Seat Back Upper Cover Replacement - Lower |
| 6 |
Front Seat Bolt @ Front Seat Back Upper Support [2x] |
— |
Yes |
5 Y(44 lb in) |
Front Seat Back Upper Support Replacement |
| 7 |
Front Seat Bolt @ Front Seat Cushion Outer Finish Cover [2x] |
— |
— |
4.5 Y(40 lb in) |
Front Seat Cushion Outer Finish Cover Replacement |
| 8 |
Front Seat Bolt @ Front Seat Inner Adjuster Front Finish Cover [2x] |
— |
— |
4.5 Y(40 lb in) |
Front Seat Inner Adjuster Front Finish Cover Replacement |
Fastener Specifications (1) — figure 2
Front Seat - Center
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Front Seat Armrest Adjust Retainer Bolt |
— |
— |
4.7 Y(42 lb in) |
Front Seat Center Armrest Replacement |
| 2 |
Front Seat Armrest Cup Holder Bolt [2x] |
— |
— |
4.7 Y(42 lb in) |
Front Seat Armrest Cup Holder Replacement |
| 3 |
Front Seat Armrest Lid Bolt [4x] |
— |
— |
4.7 Y(42 lb in) |
Front Seat Armrest Lid Replacement |
| 4 |
Front Seat Back Latch Bolt [2x] |
— |
— |
100 Y (74 lb ft) |
Front Seat Back Latch Replacement |
| 5 |
Front Seat Bolt [4x] |
— |
— |
45 Y (33 lb ft) |
Front Center Seat Removal and Installation |
| 6 |
Front Seat Center Armrest Bolt [2x] |
— |
— |
45 Y (33 lb ft) |
Front Seat Center Armrest Replacement |
| 7 |
Front Seat Center Armrest Pivot Bolt |
— |
Yes |
22 Y (16 lb ft) |
Front Seat Center Armrest Replacement |
| 8 |
Front Seat Center Storage Compartment Bolt |
— |
— |
4.7 Y(42 lb in) |
Front Seat Cushion Pad Center Support Replacement |
| 9 |
Front Seat Cushion Center Pad Pivot Bolt |
— |
— |
20 Y (15 lb ft) |
Front Seat Cushion Center Pad Replacement |
| 10 |
Front Seat Stowage Compartment Bolt - Front [2x] |
— |
— |
4.7 Y(42 lb in) |
Front Seat Stowage Compartment Replacement |
| 11 |
Front Seat Stowage Compartment Bolt - Rear |
— |
— |
4.7 Y(42 lb in) |
Front Seat Stowage Compartment Replacement |
Fastener Specifications (1) — figure 3

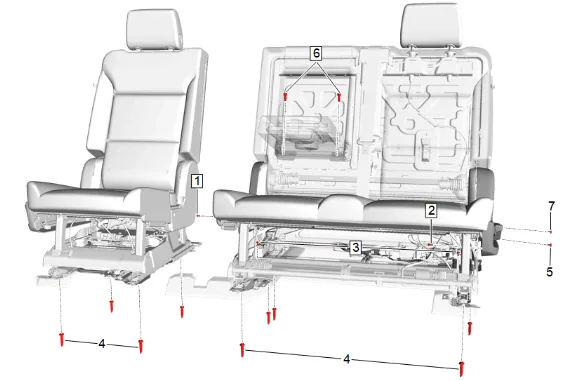

Rear Bench Seat
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Front Seat Bolt @ Rear Seat Recliner Outer Finish Cover - Inboard |
— |
— |
3.5 Y (31 lb in) |
Rear Seat Recliner Outer Finish Cover Replacement - Inboard |
| 2 |
Front Seat Bolt @ Rear Seat Recliner Outer Finish Cover - Outboard |
— |
— |
3.5 Y (31 lb in) |
Rear Seat Recliner Outer Finish Cover Replacement - Outboard |
| 3 |
Front Seat Bolt @ Rear Seat Track Finish Cover [2x] |
— |
— |
3.5 Y (31 lb in) |
Rear Seat Track Finish Cover Replacement |
| 4 |
Rear Seat Bolt [5x] - 60 Percent |
— |
— |
Rear Bench Seat Bolt Sequence |
Rear Seat Removal and Installation |
|
Rear Seat Bolt [4x] - 40 Percent |
— |
— |
Rear Bench Seat Bolt Sequence |
|
| 5 |
Rear Seat Riser Bolt @ Rear Seat Adjuster Handle |
— |
— |
4 Y (36 lb in) |
Rear Seat Adjuster Handle Replacement |
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 6 |
Rear Seat Riser Bolt @ Rear Seat Armrest [2x] |
— |
— |
25 Y (19 lb ft) |
Rear Seat Armrest Replacement |
| 7 |
Rear Seat Riser Bolt @ Rear Seat Recliner Handle |
— |
— |
4 Y (36 lb in) |
Rear Seat Recliner Handle Replacement |
Fastener Specifications (1) — figure 4

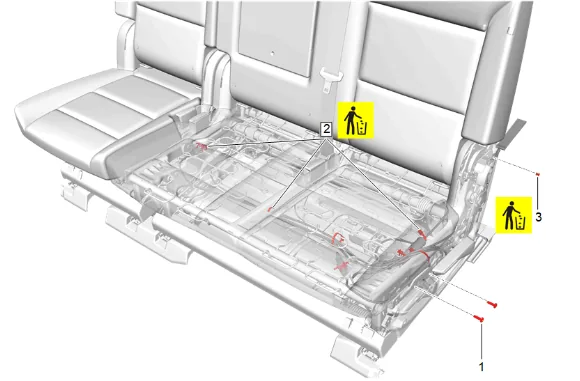

Rear Bench Seat - Cables
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Rear Seat Bolt [2x] |
— |
— |
9 Y(80 lb in) |
Rear Seat Latch Cable Replacement - Track Release Comfort Adjustment |
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 2 |
Rear Seat Cable Tie [7x] |
Yes |
— |
— |
Rear Seat Back Latch Cable Replacement - Inboard |
|
|
|
|
|
Rear Seat Back Latch Cable Replacement - Outboard |
|
|
|
|
|
Rear Seat Inner Recliner Cable Replacement |
|
|
|
|
|
Rear Seat Latch Cable Replacement - Track Release Comfort Adjustment |
|
|
|
|
|
Rear Seat Latch Cable Replacement - Track Release Easy Entry |
| 3 |
Rear Seat Rivet |
Yes |
— |
— |
Rear Seat Back Latch Strap Replacement |
Fastener Specifications (1) — figure 5

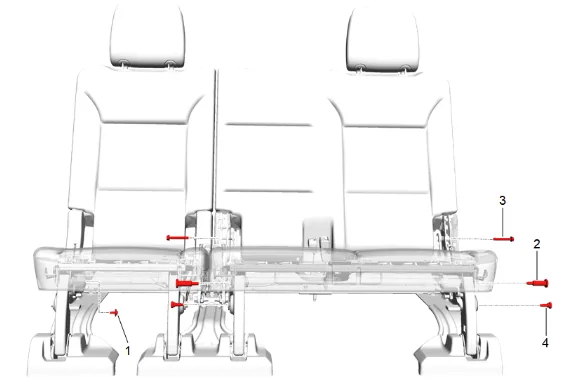

Rear Bucket Seat
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Front Seat Bolt @ Rear Seat Recliner Outer Finish Cover - Inboard |
— |
— |
3.5 Y (31 lb in) |
Rear Seat Recliner Outer Finish Cover Replacement - Inboard |
| 2 |
Front Seat Bolt @ Rear Seat Recliner Outer Finish Cover - Outboard |
— |
— |
3.5 Y (31 lb in) |
Rear Seat Recliner Outer Finish Cover Replacement - Outboard |
| 3 |
Front Seat Bolt @ Rear Seat Track Finish Cover [2x] |
— |
— |
3.5 Y (31 lb in) |
Rear Seat Track Finish Cover Replacement |
| 4 |
Rear Seat Armrest Bolt |
— |
— |
30 Y (22 lb ft) |
Rear Seat Armrest Replacement |
| 5 |
Rear Seat Bolt [4x] |
— |
— |
Rear Bucket Seat Bolt Sequence |
Rear Seat Removal and Installation |
| 6 |
Rear Seat Riser Bolt @ Rear Seat Adjuster Handle |
— |
— |
4 Y (36 lb in) |
Rear Seat Adjuster Handle Replacement |
| 7 |
Rear Seat Riser Bolt @ Rear Seat Recliner Handle |
— |
— |
4 Y (36 lb in) |
Rear Seat Recliner Handle Replacement |
Fastener Specifications (1) — figure 6

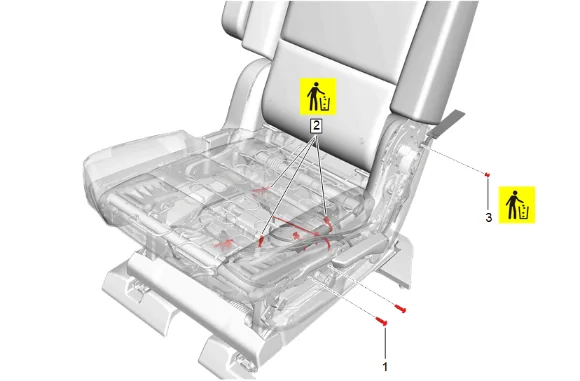

Rear Bucket and 40 Percent Seat - Cables
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Rear Seat Bolt [2x] |
— |
— |
9 Y(80 lb in) |
Rear Seat Latch Cable Replacement - Track Release Comfort Adjustment |
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 2 |
Rear Seat Cable Tie [6x] |
Yes |
— |
— |
Rear Seat Back Latch Cable Replacement - Inboard |
|
|
|
|
|
Rear Seat Back Latch Cable Replacement - Outboard |
|
|
|
|
|
Rear Seat Inner Recliner Cable Replacement |
|
|
|
|
|
Rear Seat Latch Cable Replacement - Track Release Comfort Adjustment |
|
|
|
|
|
Rear Seat Latch Cable Replacement - Track Release Easy Entry |
| 3 |
Rear Seat Rivet |
Yes |
— |
— |
Rear Seat Back Latch Strap Replacement |
Fastener Specifications (1) — figure 7

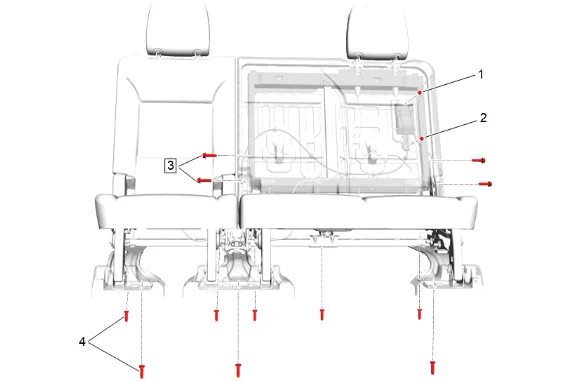

3rd Row Seat
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Rear Seat Bolt @ 3rd Row Seat Back Latch Release Handle |
— |
— |
10 Y(89 lb in) |
3rd Row Seat Back Latch Release Handle Replacement |
| 2 |
Rear Seat Bolt @ 3rd Row Seat Pull Strap |
— |
— |
10 Y(89 lb in) |
3rd Row Seat Pull Strap Replacement |
| 3 |
3rd Row Seat Back Frame Bolt [4x] |
— |
Yes |
55 Y (41 lb ft) |
3rd Row Seat Back Frame Replacement |
| 4 |
3rd Row Seat Bolt [8x] |
— |
— |
45 Y (33 lb ft) |
3rd Row Seat Removal and Installation |
Fastener Specifications (1) — figure 8
3rd Row Seat - Cushion Frame
|
Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
|
|
e nent d Metric (English) |
|
|
|
1 |
Rear Seat Cushion Frame Dampener Bolt |
— |
Yes |
7.5 Y(67 lb in) |
Rear Seat Cushion Frame Dampener Replacement |
|
|
|
© |
2023 Gen |
eral Motor |
s. All rights reserved. |
|
|
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 2 |
3rd Row Seat Cushion Frame Bolt – Front [2x] |
— |
Yes |
22.5 Y (17 lb ft) |
3rd Row Seat Cushion Frame Replacement |
| 3 |
3rd Row Seat Cushion Frame Bolt – Rear [2x] |
— |
Yes |
22.5 Y (17 lb ft) |
3rd Row Seat Cushion Frame Replacement |
| 4 |
3rd Row Seat Cushion Frame Link Bolt [2x] |
— |
Yes |
22.5 Y (17 lb ft) |
3rd Row Seat Cushion Frame Replacement |
| Rear Bucket Seat Bolt Sequence |
|
|
|
|
|
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Rear Seat Bolt [8x] |
— |
— |
45 Y (33 lb ft) |
Rear Seat Removal and Installation |
Fastener Specifications (1) — figure 9
| Rear Bench Seat Bolt Sequence |
|
|
|
|
|
| Callou |
Component Name [Component t Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Rear Seat Bolt [9x] |
— |
— |
45 Y (33 lb ft) |
Rear Seat Removal and Installation |
